Caja directa pasiva DBX DJDI

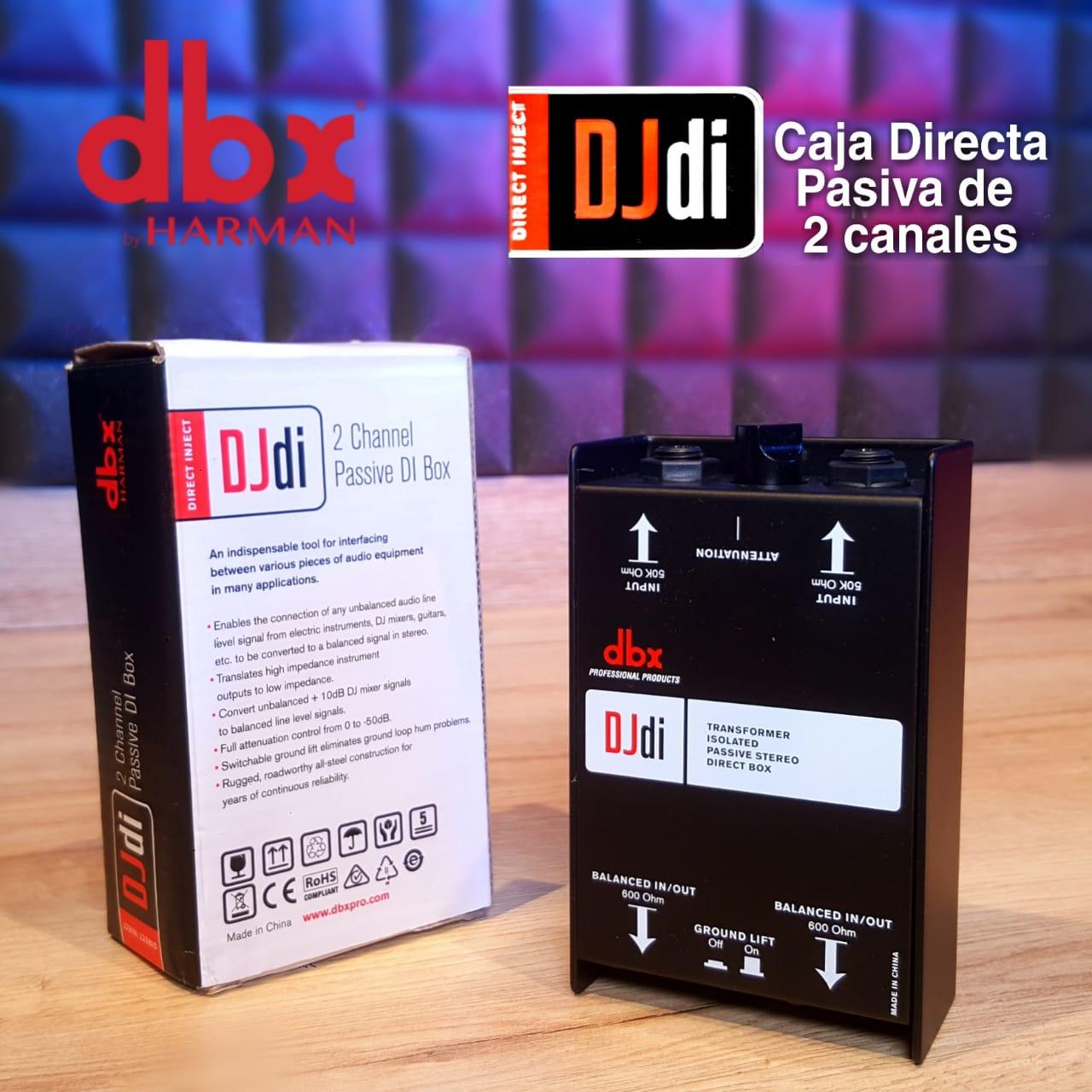

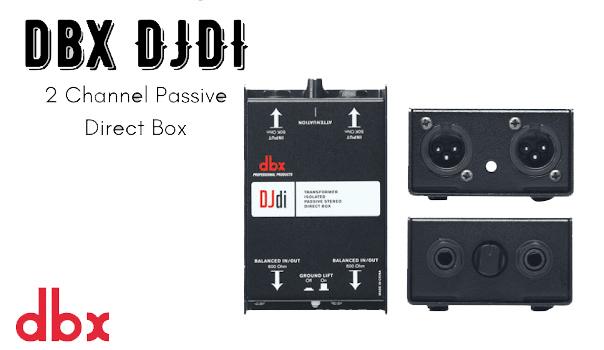

El DJdi pasivo de 2 canales está diseñado para usarse como una herramienta estándar para muchas aplicaciones de audio. Al ofrecer dos canales, el DJdi resuelve fácilmente el problema de convertir señales no balanceadas en una salida balanceada adecuada para su uso con mezcladores, PA, consolas de grabación y más. El atenuador de señal de entrada continuamente variable puede acomodar una amplia gama de niveles de señal y su diseño pasivo significa un funcionamiento limpio, silencioso y sin color sin necesidad de energía.
Características
- Doble canal

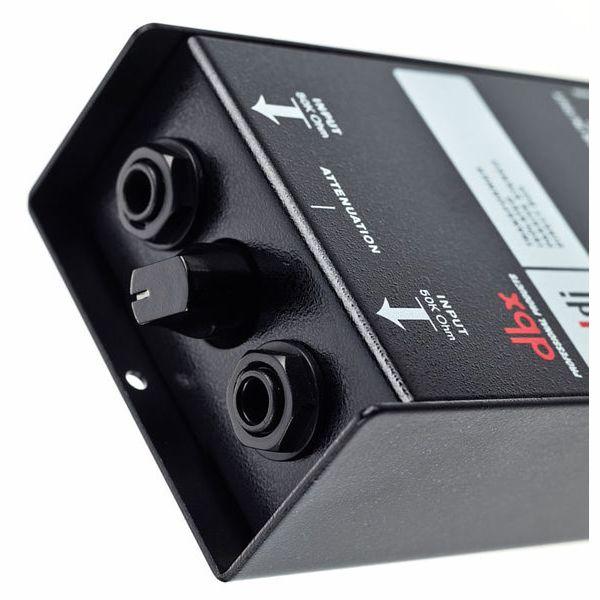

- (2) Entradas TS de 1/4 ”50k Ohm
- (2) Entradas / Salidas XLR de 600 ohmios aisladas por transformador
- Diseño de circuito pasivo
- Atenuador de entrada continuamente variable
- Interruptor de elevación de tierra
¿Para que sirve una caja directa?
Primero, una caja directa convierte la señal de audio que se origina en un dispositivo no balanceado (como una guitarra) en una señal de audio balanceada para transmisión a una distancia mayor de la recomendada para que viaje una señal desequilibrada. Como sabe la gente de la industria del audio,
la ventaja de una señal balanceada se realiza en el extremo de recepción (entrada de audio) del cable balanceado, típicamente en forma de un entrada de preamplificador de micrófono en una mesa de mezclas. El circuito de pre-entrada de micrófono consta de un “amplificador diferencial” cuyo trabajo es
“Aceptar” la porción de audio de la señal de entrada y “rechazar” la porción de ruido de la señal. La porción de ruido pasa a ser aproximadamente equivalente en (o “común a”) los conductores balanceados “+” y “-” en el cable del micrófono, ya que los campos electromagnéticos externos se inducen en ambos conductores de una manera más o menos similar. Dado que los conductores siempre están en una configuración de “par trenzado”, ellos “ven” el mismo campo de ruido. Por lo tanto, esto se conoce como “ruido de modo común”. Otro tipo de ruido de modo común algo uniformemente inducido en ambos conductores se debe a la física inherente de conectar dos equipos juntos y la flujo resultante de electrones debido a los voltajes de ruido presentes en cada equipo. La capacidad de una entrada balanceada para rechazar el ruido de modo común se mide en dB y se denomina “índice de rechazo de modo común” o CMRR.
La segunda función de una caja directa es convertir una salida de alta impedancia, en un instrumento como una guitarra eléctrica con pastillas pasivas, por ejemplo, a una salida de baja impedancia. Un cable impulsado por una salida de alta impedancia es más susceptible a la pérdida de señal y la captación de ruido que un cable impulsado por una salida de baja impedancia. Por lo tanto, el uso de una caja directa como DBX DJDI mejora nuevamente, para un diferente razón, la capacidad de correr distancias más largas debido a la conversión de impedancia de alta a baja impedancia.
En tercer lugar, en el corazón de la caja directa DBX DJDI hay un transformador de aislamiento que permite un aislamiento “galvánico” completo, si se desea, entre los equipo enchufado en cualquier extremo. Esto elimina el zumbido y el zumbido presentes en el sistema debido a los bucles de tierra
Especificaciones
- Circuito pasivo
- Entradas 2
- Conectores de entrada TS de 1/4 ”(punta caliente, manguito a tierra)
- Tipo de entrada no balanceada, RF filtrada
- Impedancia de entrada 50 kOhm
- Salidas 2
- Conectores de salida XLR macho, balanceado, pin 2 activo
- Impedancia de salida 600 ohmios
- Nivel de ruido -104dBu (22Hz -22kHz, entrada en corto)
- THD + N (10Hz-22kHz) 0.23% típico @ + 4dBu @ 1kHz
- Pérdida de inserción 21dB típica
